도장검사 비파괴검사에 대한 개요

도장검사 비파괴검사에 대한 개요

도포된 코팅이 건조되고 경화되면 필요한 표준을 충족하는지 검사해야 합니다. 일반적인 검사 테스트는 적절한 막 두께, 핀홀 및 기타 조건을 확인합니다.

이 섹션에서는 드라이필름 두께(DFT) 측정과 휴일의 존재를 감지하는 데 사용되는 계측기에 대해 설명합니다. 규격에서 요구하는 두께에서 코팅 적용의 중요성에 대해 많은 논의가 이루어졌습니다. 너무 두껍거나 너무 얇은 코팅은 종종 조기 코팅 실패와 비용이 많이 드는 수리를 초래합니다. 홀리데이 또는 핀홀(즉, 불연속, 공백, 포함, 막 두께가 낮은 부위 또는 코팅 파단)을 감지하고 교정하여 효과적인 코팅 시스템을 보장해야 합니다. 단 하나의 휴일만큼 작은 결함도 없을 수 있습니다. 탱크 또는 압력 용기의 몰입 서비스 코팅과 같은 중요한 코팅 성능 상황에 적합하며 전체 코팅 시스템이 거부될 수 있습니다.

비파괴 테스트 기기입니다.

비파괴 검사 기기는 적절하게 사용되며, 사용되는 코팅이 파괴되지 않도록 합니다. 대부분의 DFT 게이지는 비파괴장비입니다.

이 섹션에서는 다음과 같은 필수 품질 관리 기구에 대해 설명합니다.

• 습막 두께(WFT) 게이지입니다.

• 다음을 포함한 DFT 게이지입니다.

 - 자기 게이지를 당깁니다.

 - 프로브 자기 게이지를 고정합니다.

• 휴일 감지기는 다음을 포함합니다.

 - 저전압 DC(습식 스펀지) 검출기를 사용합니다.

 - 고전압 DC 검출기를 사용합니다.

 - 고전압 AC 검출기를 사용합니다.

습식-필름 두께 게이지

DFT를 측정하는 데 사용되는 계측기의 필수적 동반자는 습막 두께(WFT) 게이지입니다. 도막의 볼륨 솔리드 함량에 대한 지식을 활용하여 원하는 DFT를 생성하는 데 필요한 WFT를 계산할 수 있습니다.

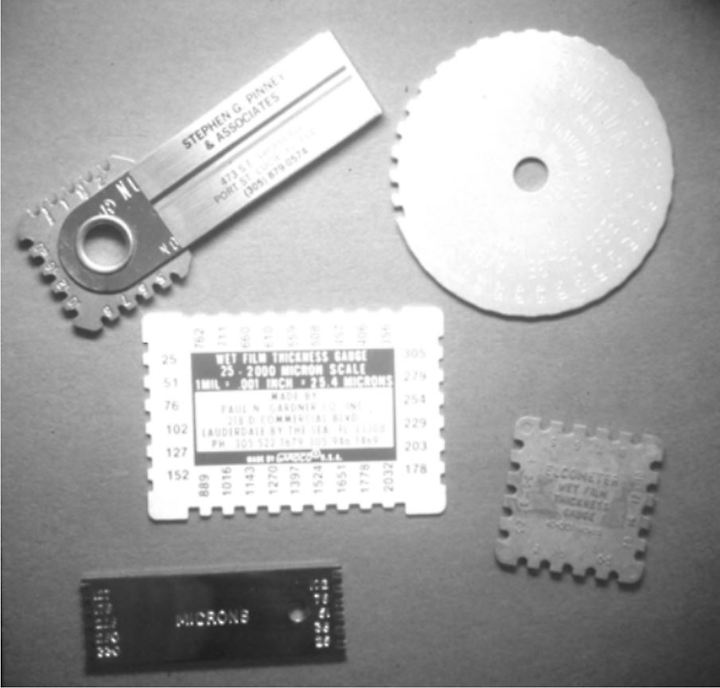

그림 1 습식필름 두께 게이지

WFT를 측정하는 가장 일반적인 계측기는 빗 게이지입니다. 그것은 두 개의 바깥니 사이에 놓여 있는 일련의 이빨로 구성되어 있습니다. 서로 다른 척도(예: μm, mills)의 WFT 빗을 사용할 수 있습니다.

게이지는 가장 바깥쪽 톱니가 기판 또는 이전에 코팅된 표면에 닿도록 젖은 페인트 필름 안으로 단단히 밀어 넣습니다. 게이지는 표면에 직각이어야 합니다. 게이지가 제거되고 톱니가 검사됩니다. 일부 치아의 머리에는 페인트가 칠해져 있고 나머지는 깨끗한 상태를 유지합니다. 참 WFT는 코팅된 마지막 톱니와 다음 톱니(높음) 사이에 있습니다.

이것은 코팅되지 않은 치아이다. 보고된 WFT는 게이지의 마지막 습식 또는 코팅된 톱니의 것입니다.
